매립판: 콘크리트의 숨겨진 강도

건설 현장에서 콘크리트 속으로 "사라지는" 것처럼 보이는 강판이나 철근을 보셨을 수도 있습니다. 이러한 판들을 철근이라고 합니다. 내장판겉보기에는 그저 철근과 용접된 몇 개의 강판처럼 평범해 보일지 모르지만, 건설에 대해 진정으로 이해하는 사람들은 매립 부품이 결코 단순하지 않다는 것을 알고 있습니다. 그것들은 마치 건물의 혈관과 힘줄처럼, 구조물 전체의 안전과 안정성을 묵묵히 지탱하는 역할을 합니다.

1. 임베디드 부품이란 무엇인가요?

이름에서 알 수 있듯이, 매립판은 콘크리트 타설 전에 미리 설치하는 금속 부재입니다. 매립판은 후속 시공에서 강구조물, 커튼월 또는 장비 기초에 연결, 고정 및 하중 지지 기능을 제공하는 역할을 합니다. 철근의 길이, 직경 및 갈고리 각도는 고정 강도를 결정합니다. 강판의 두께와 크기는 용접 강도와 인발 저항에 영향을 미칩니다. 적절하게 설계된 매립판이 없으면 강재 보와 콘크리트 지지대는 마치 느슨한 모래처럼 안정적인 전체를 형성할 수 없습니다.

2. 매립형 플레이트와 기초 볼트의 차이점은 무엇일까요?

많은 사람들이 매립 부품과 기초 볼트를 혼동하지만, 실제로는 그렇지 않습니다. 기초 볼트 기초 볼트는 매립 부품의 한 종류일 뿐입니다. 기초 볼트는 주로 장비나 철골 기둥을 기초에 고정하여 수직 및 수평 하중을 콘크리트 앵커리지를 통해 전달하는 데 사용됩니다. 그러나 매립 부품은 훨씬 더 광범위한 종류를 포괄합니다.

여기에는 커튼월, 난간 또는 장비 지지대용 매립형 강판, 복잡한 구조물을 연결하기 위한 용접 또는 결합형 매립 부품, 교량이나 풍력 터빈 기초와 같은 고하중 구조물에 사용되는 대형 기초 케이지(철근 조립체) 등이 포함됩니다.

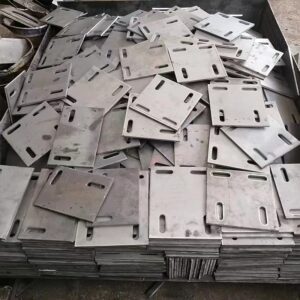

내장판	용접 또는 결합된 내장 부품	대형 기초 케이지

3. 올바른 재료를 선택하는 방법

재료 선택은 환경 및 하중 요구 사항에 따라 달라집니다. 일반적인 옵션으로는 일반 건설에 가장 널리 사용되며 우수한 비용 대비 성능을 제공하는 Q235 탄소강, 높은 인장 강도로 중하중 연결에 적합한 Q345 고강도강, 내식성이 뛰어나 해안, 습하거나 화학 물질에 노출되는 환경에 적합한 스테인리스강(304/316) 등이 있습니다. 또한, 비용과 내식성을 모두 만족시키는 용융 아연 도금 탄소강은 커튼월 및 외부 연결재에 주로 사용됩니다. 환경에 따라 적절한 접근 방식이 필요합니다. 실내 또는 일반 구조물에는 Q235로도 충분하지만, 해안이나 옥외 철골 구조물에는 용융 아연 도금강 또는 스테인리스강을 사용하는 것이 좋습니다. 그렇지 않으면 몇 년 안에 부식 문제가 발생할 수 있습니다.

4. 내식성 및 아연 도금 두께

부식 방지는 매립 부품의 가장 중요한 품질 요소 중 하나입니다. 패스튼메탈은 용융 아연 도금 공법을 사용하여 80μm 이상의 아연 도금 두께를 구현함으로써 제품의 수명을 크게 연장합니다. 이러한 보호 처리를 통해 당사의 매립판은 옥외 환경에서 10년 이상 효과적으로 녹에 저항할 수 있습니다. 해안 항만과 같이 더욱 높은 부식 방지 기준이 요구되는 프로젝트의 경우, 고객 도면에 따라 스테인리스강 버전 또는 특수 보호 코팅을 적용하여 생산할 수도 있습니다.

5. 제조업체 맞춤형 내장 부품

패스튼메탈은 모든 프로젝트가 고유하다는 것을 잘 알고 있습니다. 가장 단순한 매립형 강판 및 용접 철근판부터 수 톤에 달하는 대형 기초 케이지에 이르기까지, 도면만 제공해 주시면 고객의 사양에 맞춰 정확하게 제작해 드립니다. 숙련된 용접공들이 복잡한 구조 용접을 능숙하게 처리하며, CNC 장비를 통해 정확한 홀 위치를 보장합니다.

출하 전, 모든 내장 부품 배치는 치수 검사, 용접 검사 및 아연 도금 두께 테스트를 거쳐 신뢰할 수 있는 품질을 보장하며, 안심하고 설치할 수 있습니다.

당사의 임베디드 부품 사례:
